CTPL V2.0 Fe
Sistema para controle de transporte e produção de minério de ferro.
(31) 99938-5563
(31) 99930-2672
Cadastros - Entrada de dados - Relatórios - Dashboards
Aqui você pode conferir, todas as telas do sistema e fazer download dos modelos de relatórios em pdf.
Telas de cadastros
Menu de acesso aos cadastros necessários para operaçoes de entrada de dados no sistema.
Tela de cadastro de áreas da mina.
Nessa tela cadastramos as frentes de lavra, as pilhas ROM e FEED e também associamos os equipamentos de produção como áreas, pois contém acúmulo de minério pré-produção e pós-produção.
O sistema tem capacidade para cadastrar até 30 áreas distintas.
Tela de cadastro de minério (ROM)
O sistema comporta até 6 tipos de minérios (ROM).
Tela de cadastro de minério (FEED)
O sistema comporta até 6 tipos de minérios (FEED).
Tela de cadastro de equipamentos de transporte.
Nessa tela cadastramos os equipamentos de transporte de Lavra com a capacidade volumétrica nominal e a quantidade de horas disponíveis mês.
O sistema comporta até 15 equipamentos de transporte.
Tela de cadastro de equipamentos de produção.
Nessa tela cadastramos os equipamentos de produção com a capacidade de produção em t/horas.
O sistema comporta até 15 equipamentos de produção.
Tela de cadastro atividades de produção e transporte.
O sistema comporta até 30 atividades produtivas.
Tela de cadastro atividades de NÃO produtivas.
Nessa tela cadastramos as possiveis atividades dos equipamentos e operadores que não estão diratamente relacionadas ao transporte e produção.
Ao adquirir o sistema essa tela ja carrega 35 possíveis atividades não produtivas que podem ser editadas ou excluidas de acordo com a realidade da mina.
O sistema comporta até 60 atividades não produtivas.
Tela de cadastro de operadores.
Nessa tela cadastramos os operadores dos equipamentos.
O sistema comporta até 20 operadores.
Telas de entrada de Dados
Tela de informe e consulta de dados de transporte de lavra.
Nessa tela entramos com os dados de transporte de lavra informando data, hora inicio, hora fim, equipamento, origem e destino da lavra, carga e todos os dados conforme a imagem demostra. Os mesmos dados tambem podem ser consultados atraves de diversos filtros e o resultado da pesquisa pode ser exportado em arquivo XML.

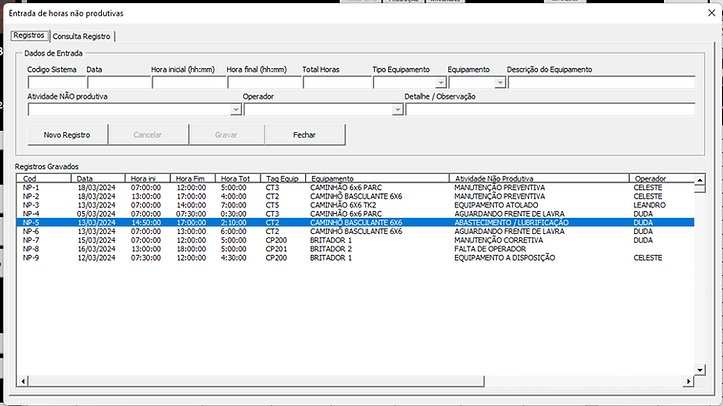

Tela de informe e consulta de atividades não produtivas.
Nessa tela entramos com os dados de atividades executadas que não relação direta com o transporte e produção.
Os mesmos dados tambem podem ser consultados atraves de diversos filtros e o resultado da pesquisa pode ser exportado em arquivo XML.
Tela de informe de produção e consulta de registros de produção.
Nessa tela entramos com os dados de produção informando o minério ROM que entrou no equipamento e o(s) produto(s) (FEED) que foi gerado nessa produção.
Informando a carga ROM(t) e a saida (FEED)(t) o sistema calcula os rejeitos e recuperação de cada operação ROM Vs FEED.
Os mesmos dados tambem podem ser consultados atraves de diversos filtros e o resultado da pesquisa pode ser exportado em arquivo XML.
Relatórios
Menu de acesso aos relatórios do Sistema
Relatório de uso de equipamentos de transporte.
Ao informarmos o intervalo de datas que desejamos ver no relatorio, obtemos um relatório listando as horas comprometidas e o aproveitamento de todos os equipamentos de transporte conforme tela ao lado.
Na tela que exibe o relatório temos as opções de imprimir ou salvar no formato PDF.
Faça o download do modelo de relatório de uso de equipamento de transporte
Relatório de uso de equipamentos de produção.
Ao informarmos o intervalo de datas que desejamos ver no relatorio, obtemos um relatório listando as horas comprometidas e o aproveitamento de todos os equipamentos de produção conforme tela ao lado.
Na tela que exibe o relatório temos as opções de imprimir ou salvar no formato PDF.
Faça o download do modelo de relatório de uso de equipamento de produção
Relatório de aproveitamento do tempo de operadores.
Ao informarmos o intervalo de datas e o nome do operador que desejamos ver no relatorio, obtemos um relatório listando as horas comprometidas em cada atividade produtiva ou não produtiva.
Na tela que exibe o relatório temos as opções de imprimir ou salvar no formato PDF.
Faça o download do modelo de relatório de aproveitamento de horas do operador.
Relatório de Produção.
Ao informarmos o intervalo de datas e o nome do equipamento que desejamos ver no relatorio, obtemos um relatório listando tudo que foi produzido no equipamento.
Ao escolher o equipamento, temos a opção de visualizar 1 equipamento específico ou a opção de "Todos" para visualizar toda a produção da mina.
Na tela que exibe o relatório temos as opções de imprimir ou salvar no formato PDF.
Faça o download do modelo de relatório de aproveitamento de produção.
Relatório de Estoque.
Ao informarmos as áreas de estoque ROM e as áreas de estoque FEED, o sistema exibe uma tabela com quantidade em tonelada e a proporção de mínerio em cada uma das pilhas e tambem os minérios retidos nos equipamentos, tanto pré-produção quanto pós produção.
Na tela que exibe o relatório temos as opções de imprimir ou salvar no formato PDF.
Faça o download do modelo de relatório de estoques ROM e FEED.
Dashboards
Transporte - Produção - Atividades - Estoque
Na parte superior do sistema, encontramos os botões que alternam as visualizações do dashboard.
Dashboard Transporte
No Dashboard de transporte, é possível visualizarmos toda carga transportada pelos equipamentos de transporte, entre um intervalo de datas e com filtros relativos a operador responsável, origem e destino. Ainda temos os botões de VER GRÁFICOS e VER EVOLUÇÃO que nos permite ver os mesmos dados em gráficos por minério e a evolução em 30 dias dentro de um mês específico.
Na tela do Dashboard de transporte, se apertarmos o botão VER GRÁFICOS, aparece a tela com os gráficos dos mesmos dados exibidos na matriz. Pressionando o botão VER MATRIZ voltamos para a tela anterior.
Dashboard Produção
No Dashboard de produção, é possível visualizarmos toda carga produzida entre um intervalo de datas com filtros relativos a operador responsável e equipamento. No filtro de equipamento é possível optar por ver a produção de um equipamento específico ou "Todos" e no filtro de Operador, é possível ver a produção de um operador específico ou "todos" Ainda temos os botões de VER GRÁFICOS, VER EVOLUÇÃO e VER TABELA ROM Vs FEED.
Dashboard Atividades
No Dashboard de atividades, é possível visualizarmos a dedicação em horas a cada atividade produtiva e não produtiva com filtros por equipamento e operador responsável ambos os filtros com a opção de escolha específica ou a opção "todos". Ainda temos o botão de VER GRÁFICOS que exibe os mesmos dados em graficos distintos.
Dashboard Estoques
No Dashboard de estoques é possivel ver todo o estoque em cada uma das áreas da mina. Nessa tela temos 2 botões: ROM e FEED que nos exibem os respectivos estoques em uma tabela Área Vs Minério.
